别墅智能家居系统成功案例:西山花园别墅 首页 > 住宅智能成功案例

 别墅智能家居系统成功案例

——东阳西山花园别墅智能家居实例解读

             作为整体式智能家居系统解决方案理念倡导者、生产商、方案提供商,上海超享智能自诞生之日起就一直致力于整体式智能家居系统解决方案的研发、设计与销售,我们一直认为,智能家居的未来技术与市场发展趋势,必然会走向高度系统集成化。目前国内外大部分厂家都只生产单独自成系统的局部智能家居系统,一般常规的智能家居生产商只生产智能灯光控制系统、电器智能控制系统、电动窗帘控制系统等常规智能家居功能系统产品,而中央背景音乐系统都由独立的背景音乐厂家生产,安防报警系统与可视对讲系统也都由传统的安防与可视对讲生产商各自生产与销售,而作为智能家居的未来发展趋势,肯定是希望通过一个整合的系统平台,通过统一的通讯协议,实现对家庭内部所有智能家居各子系统的统一管理与控制,说得具体实际一点,就是可以通过智能遥控器、墙上液晶触摸面板、液晶触摸屏、平板电脑、智能手机等多种人机交互界面实现对家庭内部所有智能家居子系统的灵活管理与控制,这些智能家居系统主要包括智能灯光控制系统,电器智能控制系统,电动窗帘门控制系统,中央背景音乐系统,视频共享系统,可视对讲系统,门禁指纹系统,安防报警系统,网络视频监控系统等,而目前对于以上各大系统的整合与实际应用,一般销售商都至少要采用三到四家不同生产商的产品,才能达到以上整体智能家居功能效果,而且各个厂家之间因为产品外观,通讯技术,功能设计存在着很大的差异,而且都各自为政,互不开放技术协议,所以,现阶段很多智能家居实际应用解决方案没法达到各个子系统之间产品外观、功能与技术完美融合,所以,没法达到比较理想化的智能控制效果,而整体式智能家居系统需求,这是客观存在并且是真正符合市场潮流的,所以整体式智能家居系统解决方案是众望所归的未来智能家居发展的必然方向。
整体式智能家居系统概述:目前超享整体式智能家居系统,已能比较完善地实现智能灯光,电器智能控制,电动窗帘门控制,背景音乐系统,视频共享系统,可视对讲系统,门禁指纹系统等智能控制系统的整体融合控制,可以自由实现各个智能家居子系统之间的完美融合与功能联动,可以通过智能遥控器、墙面液晶智能触摸面板,智能液晶触摸屏、平板电脑、智能手机等多种人机交互界面实现对以上各子系统的统一控制与整体管理,接下来让我们来一块分享一下,最近由上海超享智能科技成功设计并实施的现实版整体式智能家居系统成功案例——浙江东阳西山花园小区别墅智能家居解决方案。
智能家居别墅
东阳西山花园小区智能家居别墅
 此案例,是三层独户别墅,主要分为三个错位联体别墅生活区域,西侧二层半为车库、保姆房及休闲房、露天平台,中间为主生活区域,包括客厅,客房、主卧、次卧、书房等,东侧为餐厅、厨房、地窖等餐饮区域。整个别墅住宅主要实现了全宅智能灯光控制,空调等电器远程控制,电动窗帘门遥控控制,中央背景音乐系统,高清视频共享系统,家庭安防报警系统,网络视频监控系统,可视对讲门禁管理系统等9大智能家居系统功能。
首先让我们来了解一下智能灯光控制系统,智能灯光控制系统:主要实现对住宅内外灯光的各种智能控制与管理功能,具体地说主要实现灯光一对一开关控制、双控、多控、群控,全部及局部区域灯光全开全关以及不同房间生活区域的一键式快捷灯光场景控制功能,以及楼道、过道等公共区域灯光的“人来灯亮,人走灯灭”的感应控制及开后自动延时关闭等功能,以及多时段定时控制,集中无线遥控控制,甚至通过打电话、发短信、手机客户端软件、平板电脑、普通PC电脑远程控制等多种智能控制方式。
智能家居控制箱

安装在一楼楼梯间的智能家居控制箱与弱电箱

智能家居控制箱

安装在二楼楼梯间的弱电箱与智能家居控制箱

智能家居控制箱,主要提供整个智能家居系统的弱电供电,以及实现网络及电话远程控制,以及定时等日程管理与控制等高级控制功能。主要包括系统电源、INTERNET网关模块、电话及安防模块、日程管理模块等功能模块。此案例,为了便于维护与管理,分别在一层与二层各安装一只智能家居控制箱。
智能家居灯光控制强电箱

一楼楼梯间的智能家居灯光控制强电箱
(上部为4个8路集中驱动器,下部为传统的插座强电空气开关)

智能家居灯光控制强电箱

二楼楼梯间的智能家居灯光强电控制箱
(上部为4个8路集中驱动器,下部为传统的插座强电空气开关)

智能家居灯光强电控制箱,主要实现所需控制灯光回路的集中智能控制与管理,以响应来自各种人机控制界面的控制指令实现灯光的智能控制,例如遥控器、智能面板、液晶多功能面板、平板电脑、手机、普通PC电脑等都可以通过有线或无线信号实现对灯光的各种智能控制。为了便于维护与管理,此案例分别在一层与二层各安装一只智能家居灯光强电控制箱。此案例,因为控制灯光数量较多,而灯光回路比较集中,所以,全部采用灯光强电回路集中布线的方式,当然,也可以根据实际情况,灯光较少的区域采用传统灯光强电分散式布线方式,灯光较集中的区域,例如:客厅,餐厅等区域采用强电集中布线的方式。
影院智能家居生活场景

客厅一键“影院”智能家居生活场景效果

安装在客厅及楼道口的液晶智能触摸面板

安装在客厅及楼道口的液晶智能触摸面板

液晶智能触摸面板主要实现各个生活区域的灯光,空调、电视机、影碟机等各种电器,电动窗帘门及电动投影幕,背景音乐,安防报警等智能家居系统的集中控制与管理,根据实际的安装生活区域,编址不同的控制对象与各种区域场景功能,液晶智能触摸面板可最多设置5个不同页面以及每个页面最多5个触摸按钮,也可通过某一按钮进入特定设备控制专用界面,例如:电动窗帘及背景音乐等专用控制界面;此区域的液晶智能触摸面板,主要实现客厅、楼道、过道三个区域的灯光集中控制与各种联动场景控制,最主要包括“入场、娱乐、影院、上楼、休息”等一键场景功能,以下是具体实际界面:
液晶智能触摸面板
      液晶触摸面板首页              液晶触摸面板第二页           液晶触摸面板第三页
液晶智能触摸面板
液晶触摸面板第四页           液晶触摸面板第五页           安防系统专用界面
液晶智能触摸面板
电动窗帘专用页面            灯光调光专用界面           背景音乐专用界面
一楼过道及楼道灯光实现“人来灯亮,人走灯灭”及开后延时自动关闭功能

一楼过道及楼道灯光实现“人来灯亮,人走灯灭”及开后延时自动关闭功能

此案例一楼、二楼过道空间较大,因为平时很少长时间逗留,为方便灯光控制与智能管理,故采用人体红外感应控制功能,实现“人来灯亮,人走灯灭”的功能;而楼道区域因空间局限,无法安装吸顶智能转发器,所以,采用灯光开启后延时1分钟自动关闭,当要上楼时,只要按“上楼”或“休息”场景键,楼道灯光及二楼过道灯光自动打开,1分钟后楼道灯光自动关闭,二楼过道人体探测器检测不到有人活动时,同样会自动关闭二楼过道灯光;当按“休息”场景键时,除了自动开启楼道与二楼过道的灯光以外,一楼公共区域(一楼花园、过道、客厅、餐厅、厨房等区域)的灯光会同时全部关闭。.
玄关

大门玄关

液晶触摸智能面板及可视对讲室内机

大门玄关处的液晶触摸智能面板及可视对讲室内机

玄关液晶触摸智能面板主要实现“回家、离家、上楼、迎宾、送客”场景功能

玄关液晶触摸智能面板主要实现“回家、离家、上楼、迎宾、送客”场景功能

此区域液晶触摸智能面板除了实现“回家、离家、上楼、迎宾、送客”等场景控制功能以外,还实现了对玄关、客厅、楼道、走廊、花园、餐厅、厨房、车库等区域的主要照明灯光一对一控制与场景群控功能,因为此案例的餐厅与厨房以及车库分别在主别墅左右两边,为方便就餐或夜间外出,故在此区域液晶触摸智能面板上增加对以上区域灯光异地控制的智能照明功能。
玄关吸顶式智能转发器(实现灯光感应控制与“回家、离家”无线遥控场景功能)

玄关吸顶式智能转发器(实现灯光感应控制与“回家、离家”无线遥控场景功能

玄关吸顶式智能转发器,除了红外感应控制与无线射频遥控接收并转发功能以外,另外一个重要的功能,就是万能红外遥控学习,它可万能学习最多9种不同红外家电的各种红外指令,而且每种家电最多可学习19个不同红外指令强大功能。此功能,主要实现各种家电的联动场景控制与远程开关控制,此案例,主要实现对玄关旁边的客厅立式空调进行远程控制,这样,只要发一个短信,或者打个电话,就可以提前把家里的空调提前打开。
大门走廊处的6键触摸智能面板

大门走廊处的6键触摸智能面板

主要实现大门走廊及花园区域主要灯光的单独开关控制与全开全关功能,以实现在走廊处可方便随手控制此区域的灯光。
花园智能照明灯光夜景

花园智能照明灯光夜景

餐厅的液晶智能触摸面板(主要控制餐厅及厨房各种场景及单独开关控制)

餐厅的液晶智能触摸面板(主要控制餐厅及厨房各种场景及单独开关控制

主卧进门处的双键触摸开关(实现一键“进门与离开”模式及主灯单独开关)

主卧进门处的双键触摸开关(实现一键“进门与离开”模式及主灯单独开关

主卧一键“睡眠”智能家居生活场景效果

主卧一键“睡眠”智能家居生活场景效果

主卧床头液晶触摸智能面板(实现各种场景模式及单独开关控制)

主卧床头液晶触摸智能面板(实现各种场景模式及单独开关控制

安装在主卧床头的液晶触摸智能面板,主要实现对主卧,主卫,衣帽间等主卧区域灯光,电动窗帘,背景音乐,休息布撤防等功能智能管理与控制,首页液晶触摸界面主要实现“阅读、剧场、浪漫、起夜、睡眠”等一键式灯光,窗帘,音乐,安防联动场景功能,在内页可以实现主卧区域每一路灯光、电动窗帘的单独开关控制,对主吊灯的灯光亮度调节,以及主卧及主卫背景音乐的单独开关与音量调节,音源切换(4个不同音源,CD、TV、MP3,FM);同时,为了方便业主晚间有事下楼或者到别的生活区域,所以,还增加了对客厅、过道、餐厅及厨房、以及车库区域智能照明控制功能。
次卧衣帽间及二楼过道单键及双键智能触摸开关

次卧衣帽间及二楼过道单键及双键智能触摸开关

次卧进门处双键智能触摸开关(实现一键“进门与离开”模式及主灯单独开关)

次卧进门处双键智能触摸开关(实现一键“进门与离开”模式及主灯单独开关

智能家居生活场景效果

次卧一键“剧场”智能家居生活场景效果

次卧床头的液晶智能触摸面板

次卧床头的液晶智能触摸面板(实现各种场景及单独开关控制功能)

安装在次卧床头的液晶触摸智能面板,主要实现对次卧,次卫,衣帽间等次卧区域灯光,电动窗帘,背景音乐,休息布撤防等功能智能管理与控制,首页液晶触摸界面主要实现“进门、剧场、浪漫、起夜、睡眠”等一键式灯光,窗帘,音乐,安防联动场景功能,在内页可以实现次卧区域每一路灯光、电动窗帘的单独开关控制,对主吊灯的灯光亮度调节,以及次卧及次卫背景音乐的单独开关与音量调节,音源切换(4个不同音源,CD、TV、MP3,FM);同时,为了方便业主晚间有事下楼或者到别的生活区域,所以,还增加了对客厅、过道、餐厅及厨房、以及车库区域智能照明控制功能。其功能设置跟主卧液晶智能触摸面板基本一样。
东阳山西公园风景

别墅窗户外便是西山公园风景

二、空调等电器远程控制系统玄关吸顶式智能转发器,除了红外感应控制与无线射频遥控接收并转发功能以外,另外一个重要的功能,就是万能红外遥控学习,它可万能学习最多9种不同红外家电的各种红外指令,而且每种家电最多可学习19个不同红外指令强大功能。此功能,主要实现各种家电的联动场景控制与远程开关控制,此案例,主要实现对玄关旁边的客厅立式空调进行远程控制,这样,只要发一个短信,或者打个电话,就可以提前把家里的空调提前打开。
短信远程空调开启

在外,给插在短信控制模块里的手机号码发短信“空调开”

空调短信远程开启控制

远程控制中心号码自动回复短信“客厅空调已开”

三、电动窗帘控制系统,实际上除了控制电动窗帘以外,实际上可以控制各种带电动马达(电机)的各种设备,实现开,关,停的智能控制,控制对象可以是各种电动窗帘,各种电动门,卷帘门,电动窗户,电动大门,电动投影幕,电动投影升降器等电动设备。本案例实现了客厅,餐厅,主卧,次卧,书房,休闲房等共计14个电动窗帘智能遥控功能。
双层电动窗帘遥控控制

客厅两个窗户双层电动窗帘遥控控制功能(每个窗帘,一层厚帘,一层薄莎控制

双层电动窗帘遥控控制

主卧双层电动窗帘遥控控制功能(每个窗帘,一层厚帘,一层薄莎控制

双层电动窗帘遥控控制

次卧双层电动窗帘遥控控制功能(每个窗帘,一层厚帘,一层薄莎控制

四、智能家居智能控制方式:超享智能家居系统除了采用各种触摸智能开关,液晶智能触摸面板,智能遥控器,人体感应控制,温湿度环境自动适应控制,语音智能控制,定时控制等各种事件逻辑判断控制等智能控制方式外,还可以采用打电话,发短信,以及普通PC电脑,各种平板电脑实现全宅智能控制。
无线射频遥控器

可随身携带的射频遥控器(实现一键“回家、离家”场景及布撤防功能
当然,业主在晚上回家时,也可以直接在花园围墙外,用随身携带的射频遥控器,实现一键“回家与离家”场景功能,以实现回家时灯光、电器,窗帘,音乐的联动场景群控及安防报警系统自动撤防功能,及离家时所有设备全关和安防报警系统自动延时布防功能,可以跟玄关处的液晶触摸智能面板设置成同样的“回家、离家”场景,也可以设置不一样的“回家、离家”场景。
真彩液晶触摸智能遥控器

真彩液晶触摸智能遥控器(可以全面替代其它遥控器,只用一个遥控器

当业主回家后,可以只用一个真彩液晶触摸智能遥控器,全面遥控家里所有带遥控器的家用电器,以及家里灯光,电动窗帘,背景音乐,安防布撤防,视频共享,视频监控等功能,因为此真彩触摸智能遥控器,具有双红外学习红外头,基本上可以学习各种品牌各种红外家电的红外指令,包括各种卫星机顶盒的红外遥控指令;此案例实际集成了控制了数字机顶盒、夏普电视机、天龙功放、先锋蓝光播放器、台湾版DISH高清卫星机顶盒、东芝空调等各种红外指令,当然,对于智能家居控制功能,还集成了灯光遥控控制(开关及一键场景控制),电动窗帘遥控,背景音乐遥控(4个不同音源选择,音量调节,曲目切换,开关控制等),说得简单一点,就是“一键在手,全屋掌控”。
电脑智能家居控制软件

普通PC电脑调试与控制整个智能家居系统(工程师调试智能家居系统

超享智能家居控制软件通过网关模块,实现对整个智能家居系统的调试与设置,同时可以实现对整个灯光,电器,窗帘,背景音乐的各种高级智能控制功能,图为现场工程师正在通过智能家居控制软件对整个系统进行功能设置与调试。

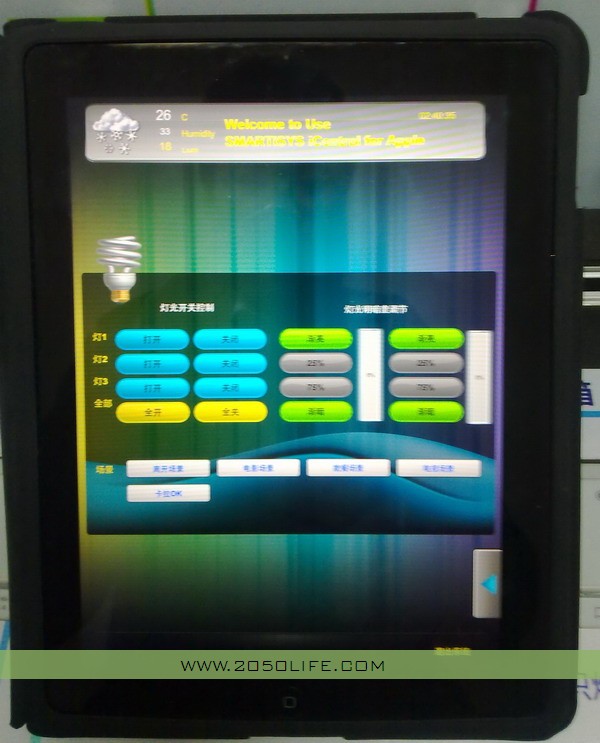

IPAD智能家居控制软件

平板电脑智能家居控制(通过安卓平板电脑及IPAD,IPHONE实现全宅控制

除了普通PC电脑以外,也可以通过安卓版平板电脑、WINCE版平板电脑,苹果IPAD,IPHONE等实现对全宅灯光,各种电器,电动窗帘门,中央背景音乐,安防报警,门禁等实现统一控制与管理,这种可以通过家庭内部的无线局域网登录控制系统,也可在世界各地通过互联网实现全球掌控您的家的梦想!!

五、家庭中央背景音乐系统
家庭中央背景音乐系统,主要实现对住宅内各生活区域背景音乐的统一管理与智能控制,每个区域可以实现单独背景音乐开关控制,音量调节,还可以自由选择最多4个不同音乐播放源,例如:CD/DVD播放机或电脑、手机无线蓝牙音乐、主机U盘MP3音乐、主机自带FM调频立体声音乐等,只要是音视频信号都可作为输入源。此案例,主要实现了,客厅,餐厅,厨房,主卧,次卧,客卧,休闲房,主卫等共计8个区域的中央背景音乐系统功能。
家庭背景音乐系统主机

客厅中央背景音乐及高清视频共享主机等音视频设备

客厅背景音乐吸顶喇叭

客厅背景音乐吸顶式喇叭

六、高清视频共享系统
高清视频共享系统主要实现家庭内部多种视频节目源的共享管理与控制,主要以客厅、卧室、餐厅、休闲房等拥有高清电视的生活区域视频共享为主,可以在每个房间都可以自由切换4个不同的节目源,此案例节目源为:数字机顶盒、高清DISH卫星机顶盒,先锋蓝光播放机、海康威视高清监控硬盘录像机、主要是相对于非高清视频共享,一般普通视频共享,主要实现DVD画质级视频共享功能,而高清视频共享,可以实现最高至1080P画质的HDMI高清信号共享功能。
高清视频共享主机

客厅高清视频共享主机及高清信号输出面板

蓝光播放机视频共享输出  卫星机顶盒视频共享输出
蓝光播放机视频共享输出                          卫星机顶盒视频共享输出
硬盘录像机视频共享输出  数字机顶盒视频共享输出
硬盘录像机视频共享输出                         数字机顶盒视频共享输出
 以上为客厅电视机4个不同视频共享切换画面,分别为:蓝光播放机、卫星机顶盒、硬盘录像机监控画面,数字机顶盒数字电视。此案例实现的4进6出的高清视频共享功能,高清视频播放源除硬盘录像机摆放在楼梯间,其它播放源全都集中摆放在客厅电视柜内,视频共享到客厅、餐厅、主卧、次卧、餐厅、客房共计6个房间。
次卧的视频共享功能(目前共享输出硬盘录像机监控画面)

次卧的视频共享功能(目前共享输出硬盘录像机监控画面

高清视频共享输出面板及红外接收器(接收红外信号并转发)

高清视频共享输出面板及红外接收器(接收红外信号并转发

视频共享主机端接的三个红外发射头(接收红外信号并转发控制相应的播放源)

视频共享主机端接的三个红外发射头(接收红外信号并转发控制相应的播放源

每个共享房间都可通过本房间的红外信号接收器及客厅主机端红外发射器的红外信号接收并转发功能,实现自由隔房遥控选择切换4个不同的节目源,并可通过各视频播放源原配的遥控器自由遥控控制每一个视频播放源。
七、可视对讲门禁系统:主要实现可视化的对讲功能,并可远程开锁功能,此案例,实现2拖4功能,即两个大门各安装一个二次门口机(可视摄像对讲室外机),室内安装4台可视对讲室内机,分别在玄关、保姆间、餐厅、休闲房。
二次门口机主机(实现可视呼叫对讲功能)

二次门口机主机(实现可视呼叫对讲功能

玄关处室内可视对讲主机(实现可视对讲远程开锁功能)

玄关处室内可视对讲主机(实现可视对讲远程开锁功能

电子锁(实现远程开锁功能,工程师正在安装测试)

电子锁(实现远程开锁功能,工程师正在安装测试

八、家庭安防报警系统主要通过红外幕帘,智能转发器,门磁,红外对射,红外光栅等各种室内与周界人体入侵探测设备,以及烟雾报警器及煤气报警器等特殊信号检测设备,实现对各个防区报警信号及时收集与处理,通过本地声光报警器,以及电话或短信报警功能,向业主预设的最多8个电话或短信号码循环语音或短信报警,直到业主接警系统撤防为止,业主可以根据报警情况,及时通过网络视频系统确认现场情况或者亲自处理,以确认防盗、火灾及煤气泄漏等紧急事情确实发生与否。此案例,主要实现室内主要生活区域与周界安防报警功能,以及厨房煤气泄漏与火灾报警功能。
一楼过道红外广角探测器(当安防系统布防时,以检测是否有人在探测范围内活动)

一楼过道红外广角探测器(当安防系统布防时,以检测是否有人在探测范围内活动

别墅围墙转角2对650线高清摄像机及红外对射(沿围墙两边)

别墅围墙转角2对650线高清摄像机及红外对射(沿围墙两边

九、高清网络视频监控系统,主要通过各种高清摄像机与网络高清硬盘录像机组成网络视频监控与录像回看系统,高清摄像头主要摄取各个摄像点的高清模拟视频监控信号,硬盘录像机主要把模拟视频信号转换成数字信号,以便于通过硬盘录像存档,以及网络远程或手机远程监控功能。
高清网络视频监控硬盘录像机(实现本地及网络甚至手机远程监控功能)

高清网络视频监控硬盘录像机(实现本地及网络甚至手机远程监控功能

手机网络视频监控软件(安卓智能手机或IPAD、IPHONE手机都可以安装)

手机网络视频监控软件(安卓智能手机或IPAD、IPHONE手机都可以安装

目前超享整体式智能家居系统,已能比较完善地实现智能灯光,电器智能控制,电动窗帘门控制,背景音乐系统,视频共享系统,可视对讲系统,门禁指纹系统等智能控制系统的整体融合控制,可以自由实现各个智能家居子系统之间的完美融合与功能联动,可以通过智能遥控器、墙面液晶智能触摸面板,智能液晶触摸屏、平板电脑、智能手机等多种人机交互界面实现对以上各子系统的统一控制与整体管理。

附上海超享智能家居公司简介:

上海超享智能科技有限公司是一家专业从事整体式智能家居系统解决方案产品研发、生产、销售、设计与安装施工服务的智能家居公司;公司主要专注于智能灯光、电器智能控制、电动窗帘、背景音乐系统、视频共享、安防报警、视频监控、可视对讲、门禁指纹等家居智能化系统的整合设计与安装施工,致力于成为国内最专业的整体智能家居系统研发设计及施工服务公司,公司将以未来科技产品的系统集成与应用为发展方向,以家居智能化、商务智能化、娱乐智能化三大智能家居控制系统为核心,让您提前享受2050年的智能科技生活!
